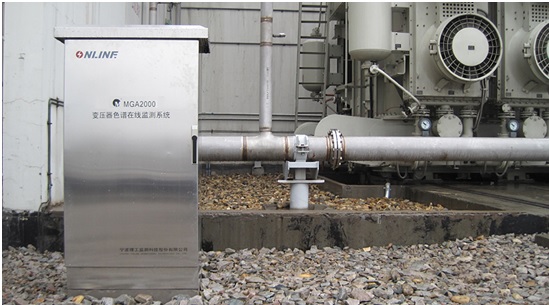

MGA2000变压器色谱在线监测系统
油浸式电力变压器、电抗器在运行过程中，其绝缘油在过热、放电、电弧等作用下会产生故障特征气体，故障特征气体的成分、含量及增长速率与变压器内部故障的类型及故障的严重程度有密切关系。因此，通过监测变压器油中溶解的故障特征气体，可以实现对变压器内部故障的在线监测。宁波理工环境能源科技股份有限公司生产的变压器色谱在线监测系统可以为变压器提供状态检修解决方案
系统集成更多样
• 采用CAN2.0接口，插拔式设计
• 集成变压器工况信息在线监测
• 拓展集成变压器局放在线监测
• 支持IEC61850协议
• 支持在线监测数据模拟量输出
• 支持硬接点报警输出
油气分离更可靠
• 恒温式油气分离
• 真空脱气
• 样气压力补偿
• 气体无残留
定量检测更准确
• 特制热线型纳米晶半导体检测器
MEMS热导气体检测器
• 九组分全量程线性响应
• 检测器响应、恢复时间更短
• 色谱分离更有效、支持色谱柱自动活化
在线标定更有效
• 标准气体单点校准
• 支持远程校准
• 支持标准油样校准
MGA2000主要技术指标
| 序号 | 监测气体 | 检测范围 | 最低检测限 | 测量重复性 |
| 1 | 氢气 | 0～2000μL/L | 2μL/L | 10% |
| 2 | 一氧化碳 | 0～5000μL/L | 25μL/L | 10% |
| 3 | 二氧化碳 | 0～15000μL/L | 25μL/L | 10% |
| 4 | 甲烷 | 0～1000μL/L | 0.5μL/L | 10% |
| 5 | 乙烯 | 0～1000μL/L | 0.5μL/L | 10% |
| 6 | 乙炔 | 0～1000μL/L | 0.5μL/L | 10% |
| 7 | 乙烷 | 0～1000μL/L | 0.5μL/L | 10% |
| 8 | 总烃 | 0～4000μL/L | 1μL/L | 10% |
| 9 | 总可燃气 | 0～4000μL/L | 1μL/L | 10% |
| 10 | 微水（可选） | 0～800μL/L | 1μL/L | 10% |
| 11 | 氧气（可选） | 0～35000 | 200μL/L | 10% |
| 12 | 氮气（可选） | 0～65000 | 200μL/L | 10% |
